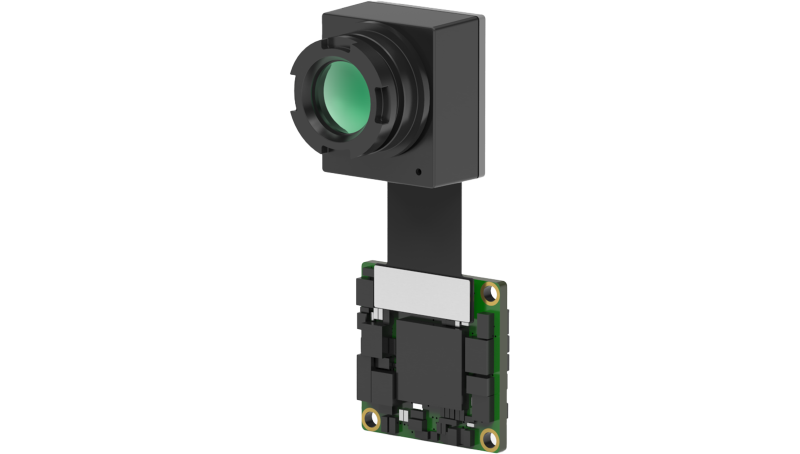

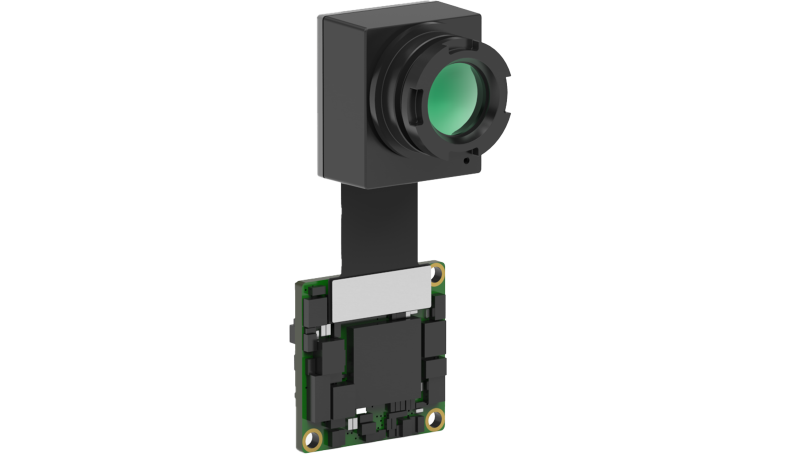

ELFINB212
ELFINB212非制冷红外微型模组，采用自研的256x192/12um的红外探测器芯片，能轻松输出高质量的热图像，是加速热成像技术在新兴领域普及应用的一大利器。本产品以超紧凑、低能耗、高效能、多视角可选的设计优势著称，内置通用控制接口，广泛适用于多行业领域。直接提供温度矩阵与图像输出，简化客户集成开发流程，提升效率与便捷性。
应用领域
-
个人视觉 -
智慧物联 -

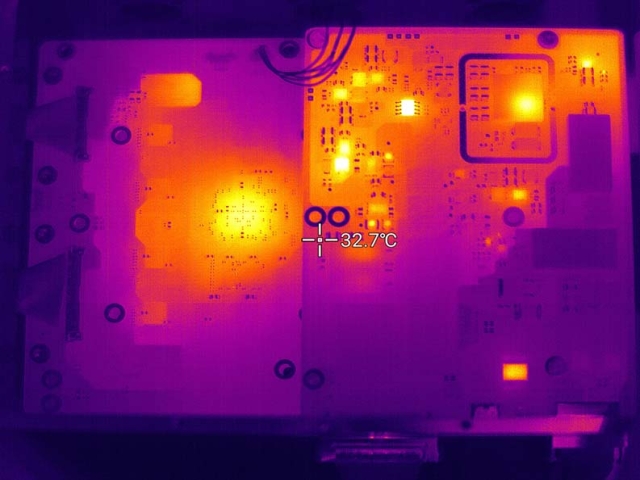

工业视觉
技术参数
| 产品型号 | ELFINB212 | |||||||
| 分辨率 | 256×192 | |||||||
| 像元尺寸 | 12μm | |||||||
| 响应波段 | 8~14μm | |||||||
| NETD | ≤50mK | |||||||
| 输出数据 | 14bit Raw | |||||||
| 帧频 | 测温：25Hz，夜视：最高50Hz | |||||||
| 调焦方式 | 手动调焦 | 免调焦 | 电动对焦 | |||||
| 镜头(水平视场角/焦距) | 13°/13mm | 17.5°/10mm | 25°/ 7mm | 56°/ 3.2mm | 90°/ 2.1mm | 17.5°/10mm | 25°/ 7mm | 56°/ 3.2mm |
| 重量（g） | 20 | 8.5 | 6.9 | 3.8 | 8.8 | 10.9 | 7.8 | 6.8 |
| PCBA尺寸(mm） | 17×17 | |||||||
| 数字视频接口 | USB2.0 / DVP / BT.656 / LVDS | |||||||
| 模拟视频接口 | CVBS （PAL / NTSC） | |||||||
| 工作电压 | 3.3V±0.1V | |||||||
| 典型功耗 | 350mW | |||||||
| 测温范围 | -20℃~+550℃(-20℃~+150℃ | +100℃~550℃两档) | |||||||
| 测温精度 | ±2℃ / ±2% （取大值）（需要整机校温） | |||||||
| 工作温度 | -40℃~+70℃ | -10℃~+60℃ | ||||||
| 湿度 | 5%~85%（非凝结） | |||||||
| 贮存温度 | -45℃~+85℃ | |||||||
| 认证 | RoHS 2.0 | |||||||
